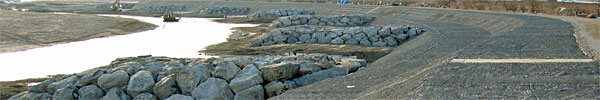

トップイメージ

かごマット(スロープ式)

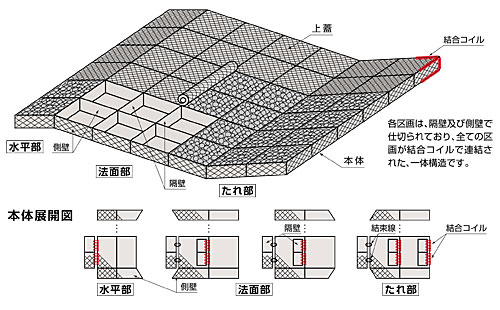

参考構造図

かごマット 構造図
PDFアイコン カタログ(PDF形式 820KB)

標準規格

厚さ
(cm)
本体金網
(mm)
上蓋金網
(mm)
1区画の寸法(m)
法長方向 延長方向
30 3.2×75 4.0×65 水平部 2.0以下
法面部 1.5以下
たれ部 1.5以下
2.0以下
50 4.0×100 5.0×65
【材質】
  • 鉄線籠型護岸の設計・施工技術基準(案)(国土交通省河川局)の性能規定による、
    滑面めっき鉄線、粗面めっき鉄線、合成樹脂被覆鉄線
