港湾築堤マット

【 ロープタイプ 】 【 鋼材タイプ 】
港湾築堤マット
港湾築堤マット
港湾築堤マット
港湾築堤マット
PDFアイコン カタログ 港湾築堤マット

特長

■ 大型吊り上げタイプの築堤マットです。
■ 多孔質構造であり、波を吸収して洗掘を抑えます。
■ 柔軟性に富み、地盤変化になじみ良く対応します。
■ 離岸堤等の基礎や根固めに使用することで、捨石よりも石材のロスが少なく経済的です。
■ 空隙が多いため、魚や稚貝の育成礁として良好です。敵害からの保護にも役立ちます。

【適用工種】
根固工、基礎工

【型式】
フレキシブルなロープタイプと、型崩れしにくい鋼材タイプがあります。

別途に、耐食性・耐摩耗性に優れた高耐久性のリーフマットがあります。

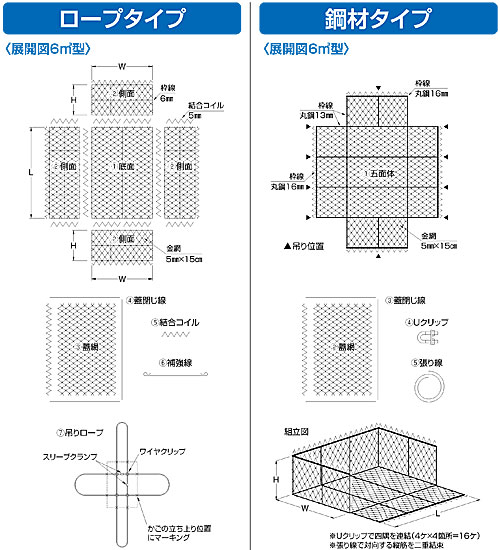

参考構造図

港湾築堤マット 構造図

標準規格

型式 ロープタイプ 鋼材タイプ
6m³ 型 3m³ 型 6m³ 型 3m³ 型
本体寸法 1m×2m×3m 1m×1.5m×2m 1m×2m×3m 1m×1.5m×2m
金網 5mm×15cm
枠線 6mm 丸鋼13mm ・ 16mm
連結部材 結合コイル Uクリップ
材質 金網 亜鉛めっき鉄線 JIS G 3547 亜鉛めっき鉄線 JIS G 3547
枠線 鉄筋コンクリート用棒鋼 JIS G 3112
もしくは
一般構造用圧延鋼材 JIS G 3101
連結部材 一般構造用圧延鋼材 ・ 軟鋼線材
溶融亜鉛めっき
吊りロープ ワイヤロープ JIS G 3525

標準歩掛

製作 10基当たり
型式 ロープタイプ 鋼材タイプ
6m³ 型 3m³ 型 6m³ 型 3m³ 型
組立て 普通作業員(人) 1.50 1.20 1.20 1.00
石詰め 世話役(人) 0.69 0.34 0.69 0.34
普通作業員(人) 1.42 0.71 1.42 0.71
バックホウ運転(h) 9.5 4.8 9.5 4.8
  • バックホウ運転は、クローラ型 山積0.8m³(平積0.6m³)とします。

据付(陸上) 10基当たり
型式 6m³ 型 3m³ 型
世話役(人) 0.28 0.23
特殊作業員(人) 0.28 0.23
普通作業員(人) 0.56 0.47
ラフテレーンクレーン賃料(日) 0.28 0.23
諸雑費 0.1% 0.1%
  • ラフテレーンクレーンは、油圧伸縮ジブ型25t吊とします。
  • 諸雑費は、労務費に上記の率を乗じた金額を上限として計上します。

据付(水中) 10基当たり
型式 6m³ 型 3m³ 型
世話役(人) 0.28 0.23
特殊作業員(人) 0.28 0.23
普通作業員(人) 0.56 0.47
潜水士(人) 0.28 0.23
潜水送気員(人) 0.28 0.23
潜水連絡員(人) 0.28 0.23
ラフテレーンクレーン賃料(日) 0.28 0.23
諸雑費 0.1% 0.1%
  • ラフテレーンクレーンは、油圧伸縮ジブ型25t吊とします。
  • 諸雑費は、労務費に上記の率を乗じた金額を上限として計上します。

横取り(移動距離50m未満) 10基当たり
型式 6m³ 型 3m³ 型
世話役(人) 0.19 0.14
特殊作業員(人) 0.19 0.14
普通作業員(人) 0.19 0.14
ラフテレーンクレーン賃料(日) 0.19 0.14
諸雑費 0.1% 0.1%
  • ラフテレーンクレーンは、油圧伸縮ジブ型25t吊とします。
  • 諸雑費は、労務費に上記の率を乗じた金額を上限として計上します。
  • トラック等を必要とする運搬については、別途歩掛となります。

据付、横取りにつきましては、「消波根固めブロック工」を参考にしています。
