円筒形じゃかご

円筒形じゃかご
円筒形じゃかご
円筒形じゃかご
円筒形じゃかご
PDFアイコン カタログ じゃかご(円筒形じゃかご)

特長

■ 平坦や斜面で、張り形式で使用されます。
■ 多孔質構造であり、透水性に優れています。
■ 柔軟性に富み、地盤変化になじみ良く対応します。

【適用工種】
法覆工、根固工、排水工、水制工

参考構造図

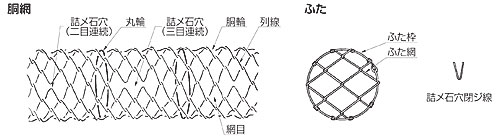

円筒形じゃかご 構造図

標準規格

線径(mm) 網目(cm) 径(cm) 長さ(m)
3.2
4.0
10
13
15
45
60



5.0 13
15
【材質】
  • 亜鉛3種めっき鉄線、亜鉛7種めっき鉄線
  • 亜鉛・アルミニウム合金めっき鉄線

標準歩掛

10m当たり
じゃかご径(cm) 45 60
詰石量(m³) 1.5 2.7
世話役(人) 0.08 0.14
特殊作業員(人) 0.24 0.42
普通作業員(人) 0.4 0.7
バックホウ運転(h)
クローラ型 山積0.8m³(平積0.6m³)
1.0 1.8
地すべり防止施設及び急傾斜崩壊対策施設を除くかご工
  • 詰石量は、かご容積×(1−0.05)による補正済みの数量です。
  • 本歩掛は、据付のための法面整形、床拵え、吸出防止材設置、かご組立・据付、詰石、
    埋戻し及び小運搬(平均運搬距離30m程度まで)を含みます。
  • 止杭を必要とする場合は、打込みに止杭1本当り普通作業員0.06人及び材料費を別途
    計上します。なお、止杭は松丸太末口9cm、長さ1.5mを標準とします。
  • 吸出防止材設置の有無にかかわらず、本歩掛を適用することができますが、設置する
    場合は材料費を別途計上します。なお、吸出防止材は厚さ10mmを標準とし、数量は
    設計数量×(1+0.07)とします。
