パネル式ふとんかご(単体式、連結式)

パネル式ふとんかご
パネル式ふとんかご
パネル式ふとんかご
パネル式ふとんかご
PDFアイコン カタログ じゃかご(パネル式ふとんかご)

特長

■ 平坦や緩斜面では張り形式、急斜面では積み形式で使用されます。
■ 多孔質構造であり、透水性に優れています。
■ 柔軟性に富み、地盤変化になじみ良く対応します。
■ パネル形式で、組み立てはコイルによる簡易な作業です。
■ 隣接するかご同士を連結して一体化させた連結式も別途対応します。

【適用工種】
法覆工、根固工、床止工、排水工、水制工、土留工

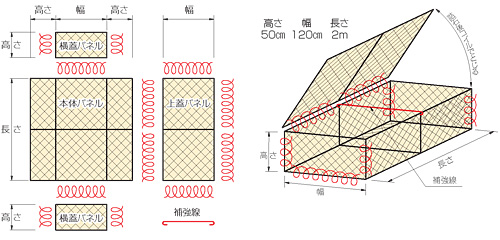

参考構造図

パネル式ふとんかご 構造図

標準規格

線径(mm) 網目(cm) 高さ(cm) 幅(cm) 長さ(m)
3.2
4.0
5.0
10 40
50(48)
60(64)
80
100
120
150


13 40
50
60
15 40
50
60
【材質】
  • 亜鉛3種めっき鉄線、亜鉛7種めっき鉄線
  • 亜鉛・アルミニウム合金めっき鉄線

標準歩掛

10m当たり
施工形式 スロープ式(張り形式) 階段式(積み形式)
高さ(cm) 40 50 60 40 50 60
幅(cm) 120 120
詰石量(m³) 4.6 5.7 6.8 4.6 5.7 6.8
世話役(人) 0.22 0.27 0.32 0.18 0.22 0.27
特殊作業員(人) 0.24 0.29 0.35 0.25 0.32 0.38
普通作業員(人) 0.82 1.0 1.2 0.96 1.2 1.4
バックホウ運転(h)
クローラ型 山積0.8m³(平積0.6m³)
1.2 1.6 1.9 1.4 1.8 2.2
地すべり防止施設及び急傾斜崩壊対策施設を除くかご工
  • 詰石量は、かご容積×(1−0.05)による補正済みの数量です。
  • 本歩掛は、据付のための床拵え、吸出防止材設置、かご組立・据付、詰石、埋戻し及び
    小運搬(平均運搬距離30m程度まで)を含みます。
  • 止杭を必要とする場合は、打込みに止杭1本当り普通作業員0.06人及び材料費を別途
    計上します。なお、止杭は松丸太末口9cm、長さ1.5mを標準とします。
  • 吸出防止材設置の有無にかかわらず、本歩掛を適用することができますが、設置する
    場合は材料費を別途計上します。なお、吸出防止材は厚さ10mmを標準とし、数量は
    設計数量×(1+0.07)とします。
