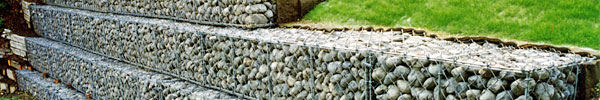

大型ふとんかご(パネル式)

参考構造図

大型ふとんかご 構造図
カタログ カタログ(PDF形式 7,274KB)

標準規格

主筋(mm) 網線径(mm) 網目(cm) 高さ(cm) 幅(cm) 長さ(m)
13
16
13
15
0.5
0.75
1.0
1.5
1.5
2.0
2.0
3.0
4.0
5.0
【材質】
  • 金網 : 亜鉛5種めっき鉄線 JIS G 3547
         亜鉛・アルミニウム合金めっき鉄線
  • 主筋 : 鉄筋コンクリート用棒鋼 JIS G 3112
         一般構造用圧延鋼材 JIS G 3101
         溶融亜鉛めっき JIS H 8641

標準歩掛

1本当たり
高さ
(m)

(m)
長さ
(m)
詰石量
(m³)
普通作業員
〈人)
世話役
(人)
バックホウ運転
(h)
0.5 1.5 2.0 1.35 0.51 0.04 0.19
3.0 2.03 0.76 0.05 0.29
4.0 2.70 1.00 0.07 0.38
5.0 3.38 1.25 0.09 0.48
0.75 1.5 2.0 2.03 0.76 0.05 0.29
3.0 3.04 1.14 0.08 0.43
4.0 4.05 1.52 0.11 0.58
5.0 5.06 1.90 0.14 0.72
1.0 1.5 2.0 2.70 1.04 0.07 0.38
3.0 4.05 1.58 0.11 0.58
4.0 5.40 2.12 0.15 0.77
5.0 6.75 2.66 0.18 0.96
1.5 1.5 2.0 4.05 1.58 0.11 0.58
3.0 6.08 2.41 0.16 0.86
4.0 8.10 3.23 0.22 1.15
5.0 10.13 4.06 0.27 1.44
0.5 2.0 2.0 1.80 0.65 0.05 0.26
3.0 2.70 0.97 0.07 0.38
4.0 3.60 1.30 0.10 0.51
5.0 4.50 1.62 0.12 0.64
0.75 2.0 2.0 2.70 0.96 0.07 0.38
3.0 4.05 1.46 0.11 0.58
4.0 5.40 1.96 0.15 0.77
5.0 6.75 2.46 0.18 0.96
1.0 2.0 2.0 3.60 1.33 0.10 0.51
3.0 5.40 2.01 0.15 0.77
4.0 7.20 2.69 0.19 1.02
5.0 9.00 3.37 0.24 1.28
1.5 2.0 2.0 5.40 2.00 0.15 0.77
3.0 8.10 3.01 0.22 1.15
4.0 10.80 4.03 0.29 1.53
5.0 13.50 5.04 0.36 1.92
  • バックホウは、クローラ型 山積0.45m³(平積0.35m³)とします。
