かごマット（多段式）

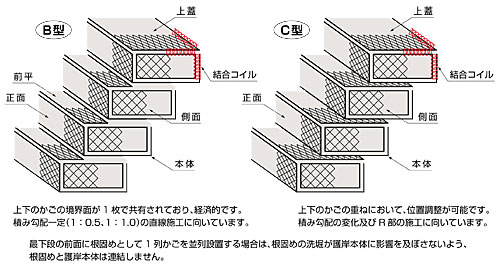

参考構造図

かごマット　構造図
PDFアイコン カタログ（PDF形式　820KB）

標準規格

高さ
（ｃｍ）		 奥行き
（ｃｍ）		 本体金網
（ｍｍ）		 正面、上蓋金網
（ｍｍ）		 延長方向の
仕切間隔（ｍ）		 適用勾配
５０ １００ ４．０×１００ ５．０×６５ ２．０以下 １：０．５
１：１．０
【材質】
  • 鉄線籠型護岸の設計・施工技術基準（案）（国土交通省河川局）の性能規定による、滑面めっき鉄線、粗面めっき鉄線、合成樹脂被覆鉄線
【型式】
  • Ｂ型
    上蓋は、最上段とステップのみです。積み勾配一定の直線部に適しています。
  • Ｃ型
    上蓋は、各段についています。重ね調整が出来るため勾配変化やＲ部に適しています。
